LSV系列
插裝式帶位置檢測換向閥
SWH | -G | 02 | -C2 | -D24 | 31 | -F | - D | - C0 | - 00 |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |

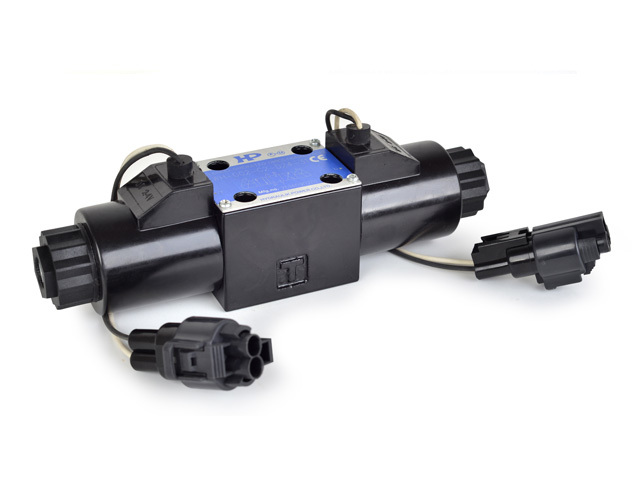

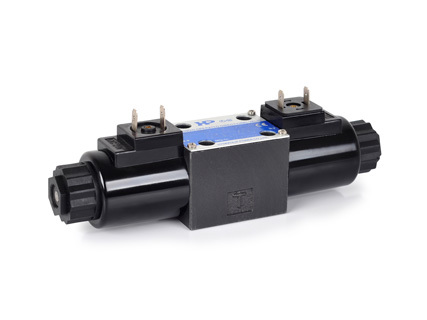

1- 電磁換向閥
2- 安裝方式 板式安裝
3- 公稱通徑 02:6通徑; 03:10通徑
4- 滑柱型式 詳見滑柱形式表
5- 線圈電壓 D12;D24
6- 接線方式 31:導線式;41:2片插式(SAE J858a);51:插針式(DT04-2P)
7- 密封件 空白:丁腈橡膠;F:氟橡膠
8- 空白:無二極體(標準);D:帶二極體
9- C0:無本體接地線端;C1:帶本體接地線端(僅31型有此項選擇)
10- 接線端子 00:無接線端子(線長:300mm) (僅31型有此選項);01-99:其它特殊產品
最大壓力 | 315 | bar |
最大流量 | 63 | L/min |
最高容許背壓 | 210 | bar |
